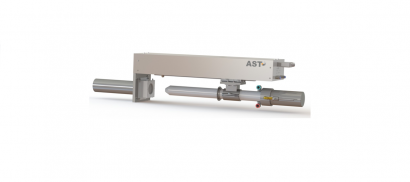

Система мониторинга печей AST TE Series

Бренд:
Accurate Sensors Technologies
Система для наблюдения за температурой внутри печи AST TE-750, TE-750/OV, TE-1100 и 1100/OV
Полное описание
Цена по запросу
-+В корзину
Купить в 1 клик
Артикул: 159
Доставка по всей РоссииОплата онлайнМы находимся в Москве
  • Обзор
  • Характеристики
  • Отзывы0
  • Документация

Система для наблюдения за температурой внутри печи AST TE-750, TE-750/OV, TE-1100 и 1100/OV обеспечивает точное измерение температуры, широкий угол обзора пламени горелки, выравнивание материала в печи, котле, охладителе, топке и других камерах. АСТ ТЕ монтируется на стенку печи.  Система имеет автоматизированное введение/извлечение, которое регулируется шкафом управления и пневматическим устройством.

В системе используется специальная тепловизионная камера с высокоточным объективом, который установлен внутри зонда из нержавеющей стали. Зонд оснащен вихревой системой воздушного и водяного охлаждения, которая позволяет системе работать в условиях высокой температуры. Непрерывная подача воздуха поддерживает чистоту объектива. Устройство вводится через заслонку, которая открывается под воздействием силы зонда, отверстие печи закрывается, когда зонд извлекается (втягивается) обратно.

Типичное применение:

  • Стекольная промышленность
  • Цементная промышленность
  • Энергетика
  • Котлы
  • Нефтехимическая промышленность







AST TE-750

S.No.

Описание

Значение

1.

Температурный диапазон

700°C -1800°C

2.

Разрешение / Частота кадров

768 x 576 пикселей @ 25 Гц

3.

Тип детектора

CMOS

4.

Спектральный диапазон

SWIR

5.

Чувствительность ( NETD)

<1K ( 700°C), <2K ( 1000°C)

6.

Отображение температуры

⁰K, ⁰C

7.

Блок питания

12В внешний

8.

Формат видео

Цифровой, AVI/MPEG-4

9.

Снимок экрана

BMP

10.

Подключение к PC

Gigabit Ethernet

11.

Протокол

GIGE

12.

Затвор

Без затвора

13.

Температура окр. среды

0 – 60°C

14.

Температура хранения

-20 - 70°C

15.

Относительная влажность

20 - 80%, без образования конденсата

16.

Ударопрочность

3 толчка при 64 g ½ sin в течение 5 мсек 9 (по трем осям)

17.

Виброустойчивость

15G RMS от 50 Гц до 500 Гц (по трем осям)

18.

Программное обеспечение

INFRAVIEW ОС Windows

AST TE-1100G

S.No.

Описание

Значение

1.

Температурный диапазон

700°C -1800°C

2.

Разрешение / Частота кадров

640 x 480 пикселей @ 25 Гц

3.

Тип детектора

CMOS

4.

Спектральный диапазон

SWIR

5.

Чувствительность ( NETD)

<1K ( 700°C), <2K ( 1000°C)

6.

Отображение температуры

⁰K, ⁰C

7.

Блок питания

12В внешний

8.

Формат видео

Цифровой, AVI/MPEG-4

9.

Снимок экрана

BMP

10.

Подключение к PC

Gigabit Ethernet

11.

Протокол

GIGE

12.

Затвор

Без затвора

13.

Температура окр. среды

0 – 60°C

14.

Температура хранения

-20 - 70°C

15.

Относительная влажность

20 - 80%, без образования конденсата

16.

Ударопрочность

3 толчка при 64 g ½ sin в течение 5 мсек 9 (по трем осям)

17.

Виброустойчивость

15G RMS от 50 Гц до 500 Гц (по трем осям)

18.

Программное обеспечение

INFRAVIEW ОС Windows

Спецификация устройства извлечения

Окр. среда

До 2000°C

Охлаждение

Воздух (“Vortex”) / водяное

Трансмиссия

Пневматический цилиндр

Питание

220В AC 50Гц

Номер заказа для системы

TE-750

TE-750/OV

TE-1100

TE-1100/OV

Угловой зонд

Требования к сжатому воздуху

Давление

7 ~ 10 кг/см2

Объём

50 м3/час

Температура

<35°C

Качество

Чистый сухой воздух без примеси

Требования к водяному охлаждению

Вход давл.

2 ~ 5 кг/см2

Объём

0.2-1 м3/час

Спецификация камеры

Диапазон

700 … 1800 ⁰C

Разрешение

640 X 480 пикселей

Частота кадров

25 Гц

Тип детектора

Высокодинамичный CMOS

Спектр

0.85… 1.1 мкм

Чувствительность

<1K(700 ⁰C[<1292 ⁰F],

<2k (1000 ⁰C)

Формат видео

MPEG-4, AVI

Формат картинок

BMP/JPG

Аналоговый выход

4 канальный аналоговый выход (4 20мA)

Цифровой вход/выход

4 активных-высоких, буферизованных входа

/ 4 с открытым исходным кодом, выходы типа Mosfet

Интерфейс

Ethernet/ USB

Протокол

GIGE для ethernet, Собственнный для USB

Затвор

Shutter less

Темп. окр. среды

0 - 60°C

Температура хранения

20 - 70°C

Погрешность

±0.3% от изм значения ±1°C

БрендAccurate Sensors Technologies
