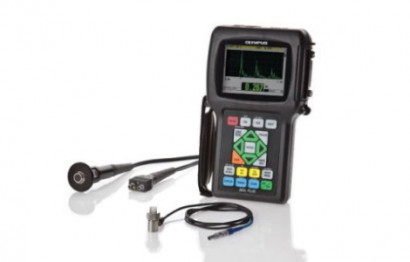

Ультразвуковой толщиномер 38DL PLUS | Olympus

Бренд:
Olympus
Используется с раз­дельно-совмещенными преобразователями для измерения утонения стенок корродированных труб, включает режимы THRU-COAT и Эхо-эхо.
Полное описание
Цена по запросу
-+В корзину
Купить в 1 клик
Артикул: 843
Доставка по всей РоссииОплата онлайнМы находимся в Москве
  • Обзор
  • Характеристики
  • Отзывы0
  • Документация

38DL PLUS — инновационный прибор, знаменующий собой новую эру в области ультразвуковой толщинометрии. Этот портативный толщиномер идеально подходит практически для любого вида ультразвуковых измерений и полностью совместим с одноэлементными и раздельно-совмещенными преобразователями. Универсальный прибор 38DL PLUS имеет широкий диапазон применения: от измерения утонения стенок корродированных труб с помощью раздельно-совмещенных преобразователей до высокоточного измерения толщины тонких или многослойных материалов с применением одноэлементных преобразователей.

Стандартная конфигурация 38DL PLUS включает множество совершенных и в то же время простых в использовании функций, а также целый набор программных решений для конкретного применения. Герметизированный корпус прибора отвечает требованиям IP67 и надежно защищает прибор от воздействия влаги и пыли. Цветной трансфлективный VGA-дисплей обеспечивает отличное качество изображения в любых условиях: от прямого солнечного света до полной темноты. Простая эргономичная клавиатура прибора предоставляет быстрый доступ ко всем функциям и позволяет работать правой или левой рукой.

Основные характеристики
  • Совместимость с одноэлементными и раздельно-совмещенными преобразователями
  • Широкий диапазон измеряемой толщины: от 0,08 до 635 мм, в зависимости от материала и используемого преобразователя
  • Коррозионный мониторинг с помощью раздельно-совмещенных преобразователей
  • THRU-COAT® и Эхо-эхо для измерения толщины изделий с покрытием
  • ПО для измерения толщины внутреннего слоя оксида/накипи
  • Стандартная дискретность 0,01 мм для всех преобразователей
  • ПО для прецизионных измерений с дискретностью 0,001 мм с использованием одноэлементных преобразователей (от 2,25 до 30 МГц)
  • Возможность одновременного измерения до четырех слоев
  • Опция повышенного проникновения для измерения толщины изделий из материалов с высокой степенью затухания ультразвука, таких как стекловолокно, резина и литой металл
  • Измерения толщины, скорости и времени прохождения сигнала
  • Дифференциальный режим и режим коэффициента утонения
  • Временной B-скан; 10 000 сохраняемых показаний на один скан
  • Технология высокого динамического усиления Olympus с применением цифровых фильтров
  • Построение пользовательской кривой компенсации V-пути
  • Конструкция отвечает требованиям EN15317
В чем отличие нового толщиномера от аналогичных приборов?

Толщиномер 38DL PLUS специально разработан для использования в самых жестких производственных условиях и для работы «в поле». Независимо от влажности, запыленности, особенностей климата и условий освещенности, 38DL PLUS справится с любой задачей контроля толщины. Если вы ищите контрольно-измерительный прибор, способный выдержать удары, падения и не очень аккуратное обращение, 38DL PLUS – идеальный вариант. Прочный и надежный прибор имеет корпус класса IP67 и оснащен защитным резиновым чехлом.

Создан для работы в сложных условиях
  • Компактный и легкий (0,814 кг)
  • Степень защиты IP67
  • Способность работать во взрывоопасной атмосфере: MIL-STD-810F, Процедура 1; NFPA 70E, раздел 500, класс 1, подкл. 2, группа D.
  • Испытания на устойчивость к ударам: MIL-STD-810F, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
  • Испытания на устойчивость к вибрации: MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
  • Широкий диапазон рабочих температур
  • Защитный резиновый чехол с подставкой
  • Цветной трансфлективный VGA-дисплей с режимами использования внутри и вне помещения обеспечивает отличное качество изображения
Простота эксплуатации
  • Простая клавиатура, на которой можно работать правой или левой рукой
  • Понятный интерфейс с прямым доступом ко всем функциям
  • Внутренняя и внешняя карты памяти MicroSD
  • Порты передачи данных USB и RS-232
  • Буквенно-цифровой регистратор данных с емкостью до 475 000 значений толщины или 20 000 А-сканов
  • Выход VGA для подключения к компьютеру или монитору
  • Заводские/пользовательские настройки для раздельно-совмещенных преобразователей
  • Заводские/пользовательские настройки для одноэлементных преобразователей
  • Возможность блокировки функций прибора с помощью пароля
Регистратор данных и интерфейс ПК

38DL PLUS имеет внутренний полнофункциональный буквенно-цифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет собирать и передавать значения толщины и А-сканы.

  • Емкость внутренней памяти: до 475 000 значений толщины или 20 000 А-сканов
  • Имена файлов длиной до 32 символов
  • Идентификационные номера (ИД) длиной до 20 символов (TML#
  • 9 форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой, 2-мерная сетка, 2-мерная сетка с пользовательской точкой, 3-мерная сетка, 3-мерная сетка с пользовательской точкой, бойлер и задаваемый вручную формат
  • Возможность сохранения до 4 комментариев (примечаний) в каждом ИД (TML)
  • Сохранение комментариев (примечаний) для отдельного ИД или группы ИД
  • Внутренняя и внешняя память (съемная карта MicroSD)
  • Возможность копирования и передачи файлов с внутренней памяти на внешнюю (карту памяти MicroSD) и наоборот
  • Стандартные порты USB и RS‑232
  • Двусторонняя передача настроек для одноэлементных и раздельно-совмещенных преобразователей
  • Встроенная функция составления статистических отчетов
  • Отображаемая на экране прибора таблица значений с тремя задаваемыми цветовыми кодами
  • Обмен данными между GageView™ и 38DL PLUS через порты USB и RS-232 или с помощью карты памяти MicroSD
  • Прямой экспорт внутренних файлов на карту памяти MicroSD в формате CSV (значения, разделенные запятыми), совместимом с Excel
  • Интерфейсная программа GageView (Windows-приложение) позволяет получать, распечатывать и управлять данными 38DL PLUS
  • Создание баз данных и отчетов
  • Редактирование сохраненных данных
  • Просмотр файлов данных и отчетов; включая значения толщины, настройки толщиномера и преобразователя
  • Передача данных контроля на компьютер и обратно
  • Экспорт данных в электронные таблицы и другие программы
  • Получение «мгновенных снимков» экрана
  • Распечатка отчетов с данными толщины, таблицей настроек, статистической информацией и таблицей с цветовой кодировкой
  • Возможность обновления программного обеспечения
  • Передача файлов настройки одноэлементных и раздельно-совмещенных преобразователей
  • Просмотр B-скан
Стандартная комплектация
  • Цифровой ультразвуковой толщиномер 38DL PLUS, питание от сети переменного тока или батареи, 50-60 Гц. (Предлагаются наборы со стандартными раздельно-совмещенными преобразователями)
  • Зарядное устройство/адаптер переменного тока (100 В, 115 В, 230 В)
  • Встроенный регистратор данных
  • Интерфейсная программа GageView
  • Тестовый образец и контактная жидкость
  • USB-кабель
  • Защитный резиновый чехол с подставкой и наплечный ремень
  • Руководство по эксплуатации
  • Ограниченная гарантия на 2 года

Характеристики измерений: Режимы THRU-COAT и «Эхо-эхо», совместимость с ЭМА, режим Мин/Макс, два режима сигнализации, дифференциальный режим, B-скан, автоматическая загрузка настроек, температурная компенсация, режим Сред./Мин значений

Этот уникальный прибор совместим со всеми двух- и одноэлементными преобразователями производства Olympus, тем самым являясь комплексным решением практически во всех случаях контроля.

Измерения
  • Раздельно-совмещенный преобразователь: Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала
  • THRU-COAT: Измерение толщины металла и толщины покрытия с использованием одиночного донного эхо-сигнала (преобразователи D7906-SM и D7908)
  • Эхо-эхо: Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия
  • Одноэлементный преобразователь: Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом. Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (преобразователи с линией задержки или иммерсионные преобразователи). Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (преобразователи с линией задержки или иммерсионные преобразователи). Оксид: опция. Многослойный режим: опция
  • Диапазон толщины: От 0,08 мм до 635 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации.
  • Скорость в материале: От 0,508 до 13,998 мм/мкс
  • Дискретность (регулируемая): Низкая: 0,1 мм. Стандартная: 0,01 мм. Высокая (опция): 0,001 мм
  • Диапазон частот преобразователей: Стандартный: от 2 до 30 МГц (–3 дБ)
  • Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ)
Общие
  • Рабочая температура: От –10°C до 50°C
  • Клавиатура: Герметизированная, тактильная, с цветовой кодировкой и подачей звуковых сигналов
  • Корпус: Ударопрочный, водостойкий, с герметизированными разъемами. Отвечает требованиям IP67
  • Размеры (Ш x В x Г): Габаритные: 125 x 211 x 46 мм
  • Вес: 0,814 кг
  • Электропитание: Адаптер AC/DC, 24 В; литий-ионная батарея 23,760 Вт/ч; или 4 батареи AA
  • Время работы от литий-ионной батареи: Мин. 12,6 ч, стандарт. 14 ч, макс. 14,7 ч, Быстрая зарядка: 2–3 ч.
  • Стандарты: Конструкция отвечает требованиям EN15317
Дисплей
  • Цветной трансфлективный VGA-дисплей: Жидкокристаллический, размером 56,16 x 74,88 мм
  • Детектирование: Полноволновое, РЧ, полуволновое+, полуволновое–
Входы/выходы
  • USB: 1.0 клиент
  • RS-232: Да
  • Карта памяти: Макс. емкость: съемная карта памяти MicroS на 2 ГБ
  • Видеовыход: Стандартный выход VGA
Встроенный регистратор данных
  • Регистратор данных: 38DL PLUS сохраняет, вызывает, стирает и передает данные толщины, А-сканы и настройки прибора через порт RS-232 или USB.
  • Емкость: 475 000 показаний или 20 000 А-сканов
  • Имена файлов, ИД и комментарии: Имена файлов длиной до 32 символов; ИД до 20 символов; до четырех комментариев для каждого кода
  • Структура файлов: 9 стандартных или пользовательских файловых структур в зависимости от применения
  • Отчеты: Включают: статистические данные, Мин/Макс значения и места замеров, срабатывание сигнализации, сравнение файлов.
Программные опции
  • 38DLP-OXIDE (U8147014): ПО для измерения толщины внутреннего слоя оксида, активируемое с помощью кода
  • 38DLP-HR (U8147015): ПО для прецизионного измерения толщины, активируемое с помощью кода
  • 38DLP-MM (U8147016): ПО для измерения толщины многослойного материала, активируемое с помощью кода
  • 38DLP-HP (U8147017): Опция повышенного проникновения (низкочастотные измерения), активируемая с помощью кода
  • 38DLP-EBSCAN (U8147018): Опция кодированного B-скана
Дополнительные комплектующие
  • 38DLP/EW (U8778348): Гарантия на три года
  • 1/2XA/E110 (U8767104): Фильтр-адаптер для ЭМА-преобразователя E110‑SB
  • 38-9F6 (U8840167): Кабель RS-232
  • 38-C-USB-IP67 (U8800998): USB-кабель для герметизированного подключения согласно IP67
  • 38DLP/RFS (U8780288):Ножная педаль, устанавливаемая на заводе-изготовителе
  • HPV/C (U8780124): Штангенциркуль с цифровой индикацией (при измерении скорости звука)
  • 38DLP-V-CC (U8840172): Кабель для штангенциркуля
  • EPLTC-C-VGA-6 (U8840035):Кабель VGA
  • MICROSD-ADP-2GB (U8779307): Съемная карта памяти MicroSD на 2 Гб
  • BSCAN-ENC (U8779522): Тележка для кодированного B-скана
  • 38DL--ENC-CBC-10 (U8840168): Кабель (3 м) для кодировщика
