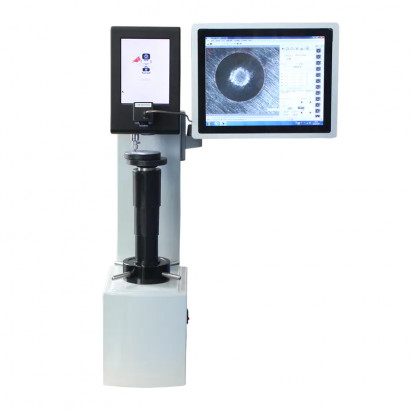

HBST-3000Z - компьютеризированный твердомер по Бринеллю с анализом изображения отпечатка. На корпусе установлен промышленный планшетный компьютер с промышленной камерой и программой обработки изображений CCD: диаметр отпечатка измеряется по снимку автоматически или вручную, а результаты и изображения выгружаются напрямую в отчет.
Станина прибора литая чугунная, что дает высокую жесткость и точность измерений. Испытательное усилие напрямую контролирует датчик силы, поэтому конструкция компактна, а нагрузка прикладывается и снимается плавно и стабильно. Твердомер подходит для измерения твердости чугуна, стали, цветных металлов и мягких сплавов, а также жестких пластмасс, бакелита и ряда других неметаллических материалов.
Особенности твердомера HBST-3000Z
Измерение отпечатка по изображению
Промышленная камера 3 Мпикс и программа обработки CCD-изображений поддерживают автоматическое и ручное измерение отпечатка. Данные испытаний и снимки отпечатков можно сразу выгрузить, без ручного переноса показаний.
Автоматическая смена объектива и индентора
Процесс испытания управляется процессором, объектив и индентор переключаются автоматически. Согласованная работа механики и электроники обеспечивает точное совмещение и повышает точность позиционирования. Параметры задаются на встроенном сенсорном экране, результаты выводятся в реальном времени.
11 нагрузок и 15 шкал
11 ступеней испытательной нагрузки от 31,25 до 3000 кгс, 15 шкал Бринелля и 14 шкал перевода твердости позволяют работать с широким кругом металлических материалов.
Отчеты в Word и Excel
Встроенный компьютер под управлением Windows 7 обладает всеми функциями ПК. Результаты испытаний автоматически формируются в отчет Word или Excel, который можно сохранить или сразу распечатать. Также есть встроенный принтер и интерфейс RS232.
Где применяют
- Чугун и сталь: контроль отливок, поковок и заготовок.
- Цветные металлы и мягкие сплавы.
- Неметаллические материалы: жесткие пластмассы, бакелит и другие.
HBST-3000Z и HB-3000C: в чем разница
| Параметр | HBST-3000Z | HB-3000C |
|---|---|---|
| Ступени нагрузки | 11 (31,25-3000 кгс) | 10 (62,5-3000 кгс) |
| Шкалы Бринелля | 15 | 10 |
| Определение твердости | Автоматически по изображению отпечатка с CCD-камеры | По диаметру отпечатка и таблицам твердости |
| Диапазон | 8-650 HBW | 8-650 HBW |
| Масса | 135 кг | 123 кг |
Комплект поставки
| Наименование | Кол-во |
|---|---|
| Твердомер по Бринеллю HBST-3000Z | 1 компл. |
| Большой плоский столик | 1 |
| Малый плоский столик | 1 |
| V-образный (призматический) столик | 1 |
| Твердосплавные шариковые инденторы Ø2,5, Ø5 и Ø10 мм | по 1 |
| Мера твердости по Бринеллю 200±50 HBW | 1 |
| Мера твердости по Бринеллю 100±25 HBW | 1 |
| Микрометр | 1 |
| Промышленный планшетный компьютер | 1 |
| Руководство по эксплуатации и сертификат | 1 |
Цена твердомера HBST-3000Z рассчитывается по запросу. Доставка по России и в страны СНГ, консультация по подбору: 8 800 777-48-96. Другие модели - в разделе твердомеры по Бринеллю.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | HBST-3000Z |
| Испытательные нагрузки | 31,25 кгс (306,45 Н), 62,5 кгс (612,9 Н), 100 кгс (980,7 Н), 125 кгс (1226 Н), 187,5 кгс (1839 Н), 250 кгс (2452 Н), 500 кгс (4903 Н), 750 кгс (7355 Н), 1000 кгс (9807 Н), 1500 кгс (14710 Н), 3000 кгс (29420 Н) |
| Шкалы Бринелля | HBW2.5/31.25, HBW2.5/62.5, HBW2.5/187.5, HBW5/31.25, HBW5/62.5, HBW5/125, HBW5/250, HBW5/750, HBW10/100, HBW10/125, HBW10/250, HBW10/500, HBW10/1000, HBW10/1500, HBW10/3000 |
| Диапазон измерений | 8-650 HBW |
| Нагружение | Автоматическое (нагружение, выдержка, разгрузка) |
| Время выдержки | 0-60 с |
| Шкалы перевода | HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
| Отображение результатов | Встроенный сенсорный экран 8", сенсорный компьютер-моноблок 14" |
| Камера | 3 Мпикс |
| Измерение отпечатка по изображению (CCD) | Автоматическое или ручное |
| Смена объектива и индентора | Автоматическая |
| Измерительный окуляр | Цифровой, 20x |
| Цена деления барабана микрометра | 0,001 мм |
| Вывод данных | Встроенный принтер, интерфейс RS232, отчеты Word и Excel |
| Операционная система компьютера | Windows 7 |
| Максимальная высота образца | 280 мм |
| Расстояние от центра индентора до корпуса | 150 мм |
| Питание | AC 220 В, 50 Гц |
| Стандарты | ISO 6506, ASTM E10, JIS Z2243, GB/T 231.2 |
| Габариты | 580x560x930 мм |
| Масса | 135 кг |
| Бренд | Trojan |
